华为模拟器ensp交换机配置（华为ensp模拟器vlan配置命令）

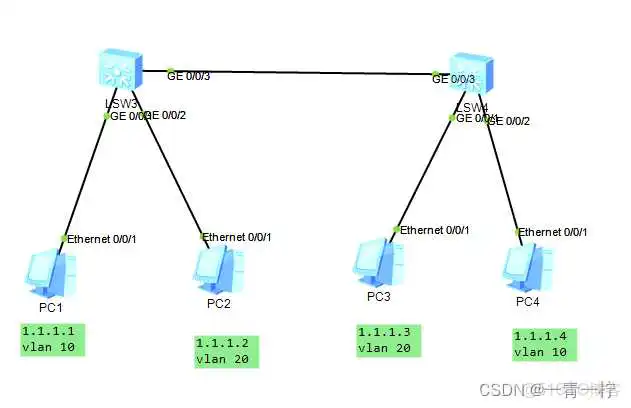

一个简单的VLAN实验，基本配置如图。

其中交换机为S5700。

在只对四台PC配置IP地址，交换机不用配置后，四台PC可以互相ping通。

下面是对交换机配置VLAN的方法

对交换机配置完以后可以用如下命令检查vlan配置情况

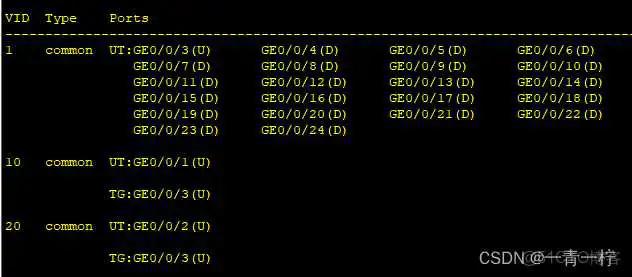

下面是运行结果

第二台交换机也是一样的配置方法。

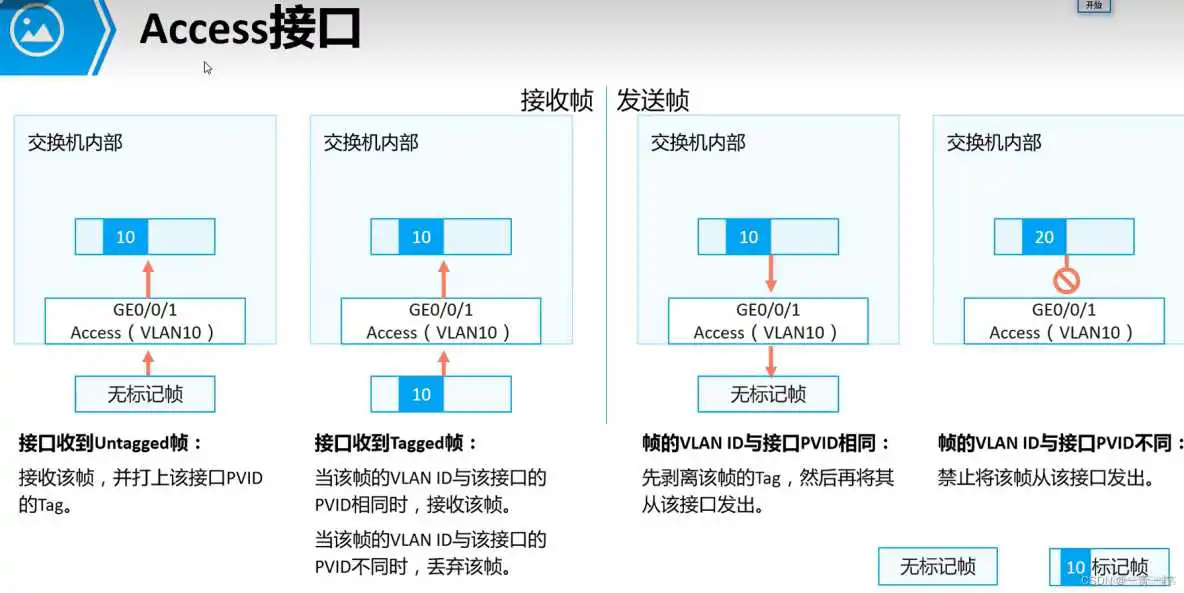

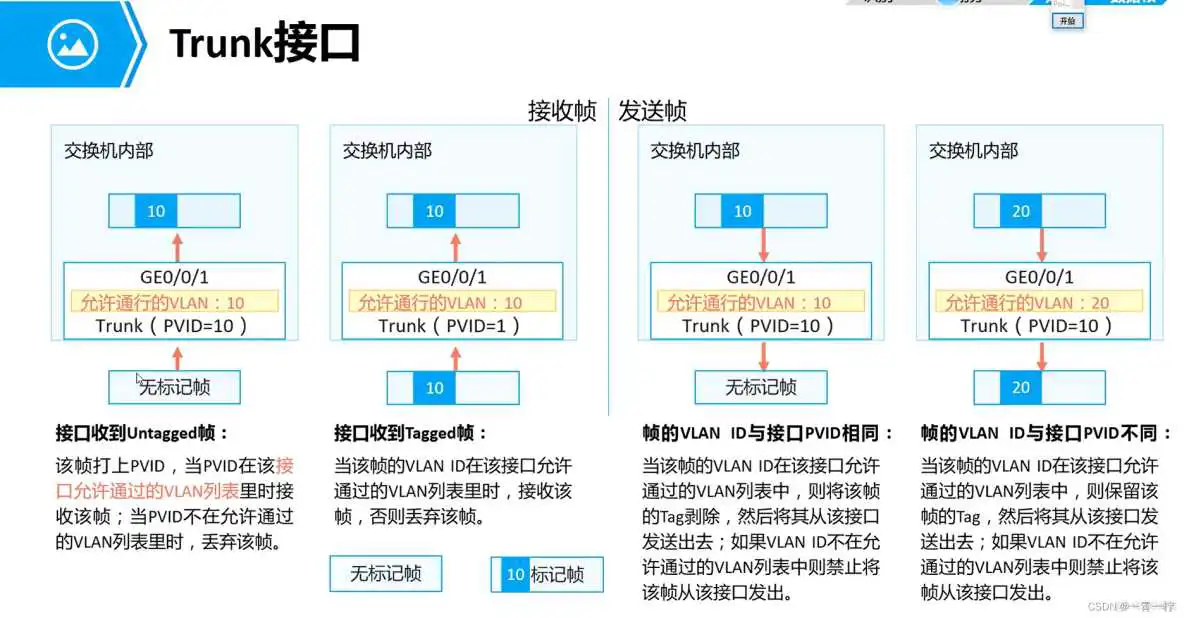

对于access口和truck口：

对于批量创建vlan

配置Truck接口的缺省VLAN

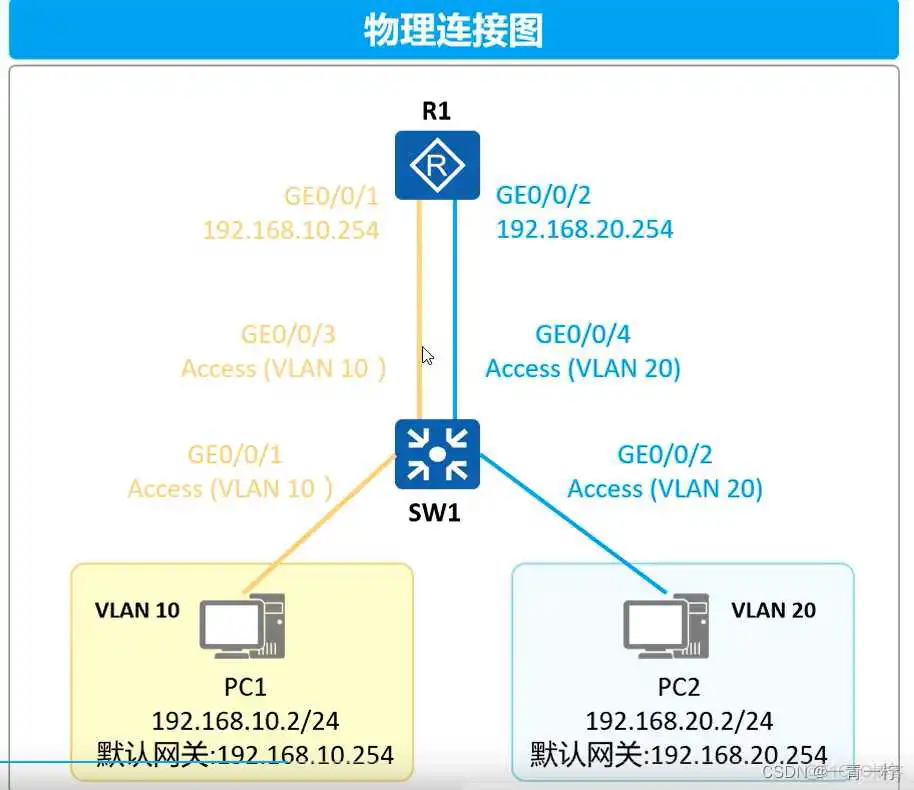

使用路由器物理接口

通信过程：当PC1对PC2发起通信时，发现PC2与自己不在同一个网段，便找自己的网关，发送arp获取网关R1的mac后，目的ip为PC2，目的MAC为R1的包发给R1，再从R1的2接口送出去再给PC2。

特点：

• 路由器三层接口作为网关，转发本网段前往其它网段的流量。
• 路由器三层接口无法处理携带VLAN Tag的数据帧，因此交换机上联路由器的接口需配置为Access。
• 路由器的一个物理接口作为一个VLAN的网关，因此存在一个VLAN就需要占用一个路由器物理接口。
• 路由器作为三层转发设备其接口数量较少，方案的可扩展性太差。

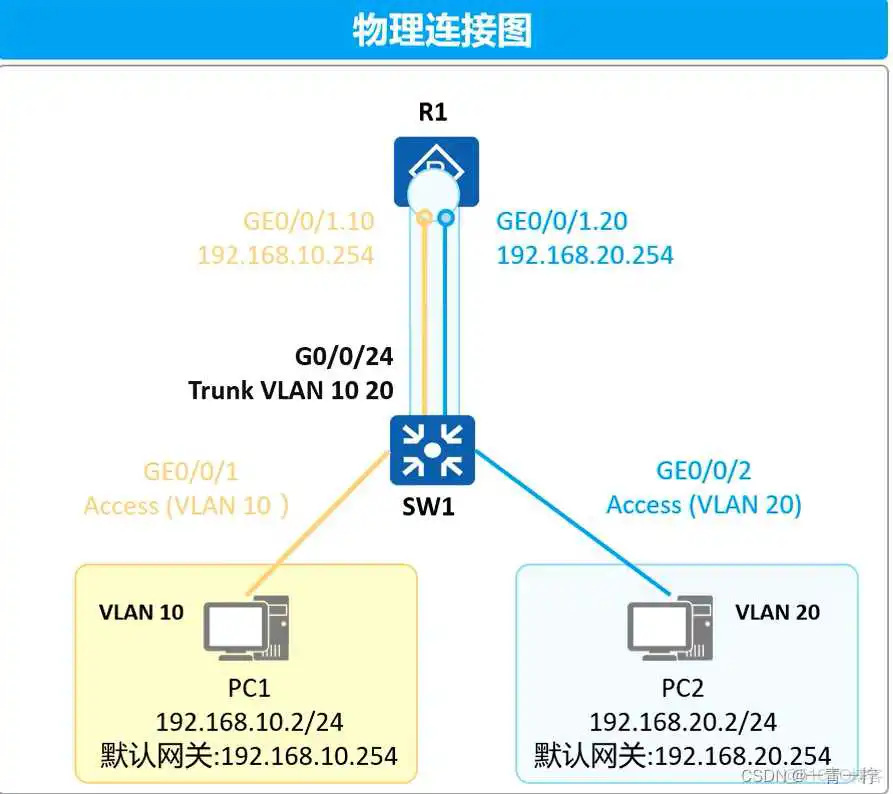

使用路由器子接口（单臂路由）

通信过程：pc1给pc2发送信息，发现pc2的IP与自己不在同一个网段，便寻找自己的网关mac，arp包到R1后收到回应，于是pc1发送了一个目的IP为pc2，目的mac为R1的包，R1收到后又发出，经过LSW4送到了pc6。

对于路由器的配置：

对于交换机的配置：

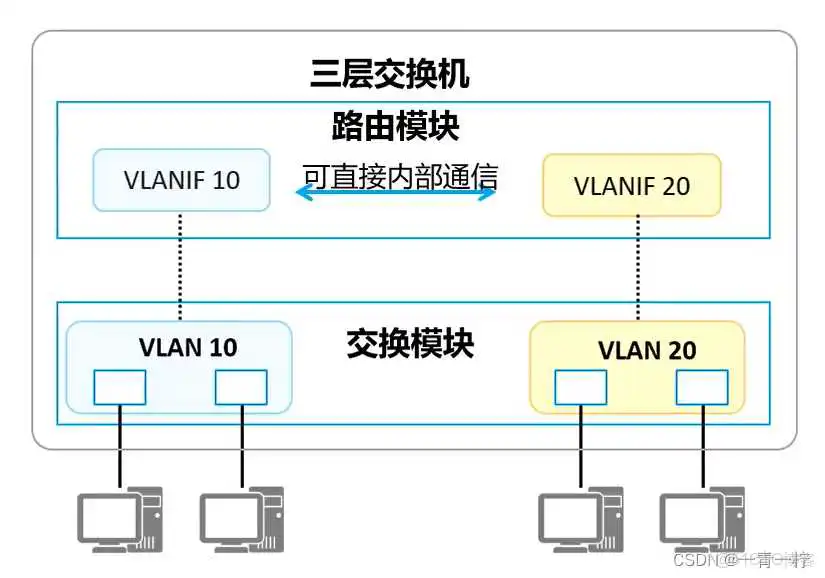

使用VLLANIF技术（三层交换机）

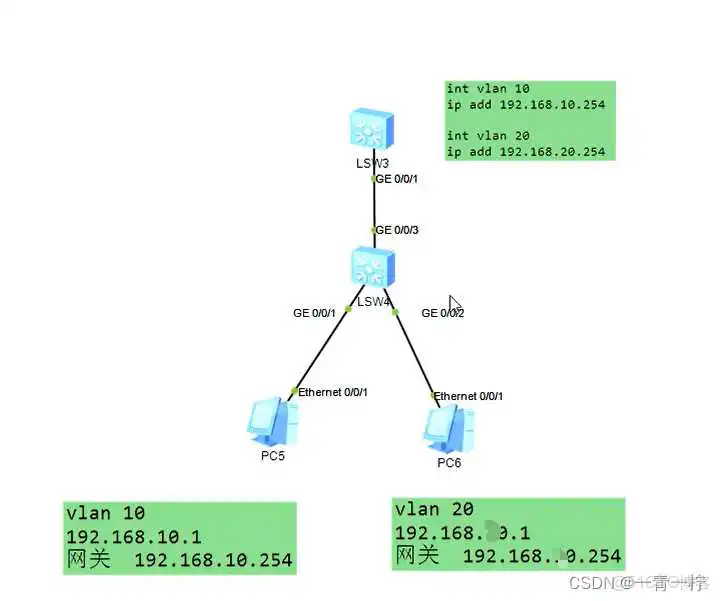

实验网络拓扑如下：

通信过程：pc5给pc6发送信息，发现pc6的IP与自己不在同一个网段，便寻找自己的网关mac，arp包到LSW3后收到回应，于是pc5发送了一个目的IP为pc6，目的mac为LSW3的包，LSW3收到后根据路由表又发出，经过LSW4送到了pc6。

其中交换机LSW4的1，2号接口设置为access口，3口设置为truck口。

交换机LSW3的配置为核心：

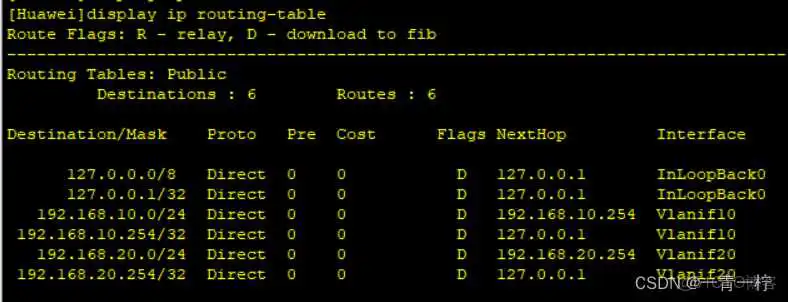

实验结束后观察LSW3的路由表：

备注
