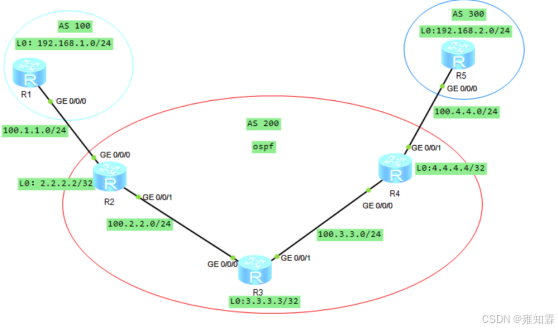

一、实验拓扑
二、实验需求
1、按照图示配置IP地址，R1和R5上使用环回口模拟业务网段，R2，R3，R4的环回口用于配置Router-id和建立IBGP邻居。
2、AS 200运行OSPF实现内部网络互通
3、R1，R2，R4，R5运行BGP，R1和R2建立EBGP邻居；
R4和R5建立EBGP邻居，R2和R4建立IBGP邻居；
要求EBGP邻居使用直连接口建立邻居，IBGP邻居使用环回口建立邻居；
4、R1和R5把业务网段宣告进BGP。
5、在R2和R4上把BGP引入到IGP解决BGP路由黑洞问题。
6、业务网段可以互通。
三、实验步骤
1、按照拓扑划分的网段配置路由接口IP地址
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 100.1.1.1 24
[R1]int l0
[R1-LoopBack0]ip add 192.168.1.1 24
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 100.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 100.2.2.2 24
[R2]int l0
[R2-LoopBack0]ip add 2.2.2.2 32
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 100.2.2.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 100.3.3.3 24
[R3-GigabitEthernet0/0/1]int l0
[R3-LoopBack0]ip add 3.3.3.3 24
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 100.3.3.4 24
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 100.4.4.4 24
[R4-LoopBack0]ip add 4.4.4.4 32
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 100.4.4.5 24
[R5-GigabitEthernet0/0/0]int l0
[R5-LoopBack0]ip add 192.168.2.5 24
2、配置OSPF协议
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 100.2.2.2 0.0.0.0
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]netw
[R3-ospf-1-area-0.0.0.0]network 100.2.2.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 100.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 100.3.3.4 0.0.0.0

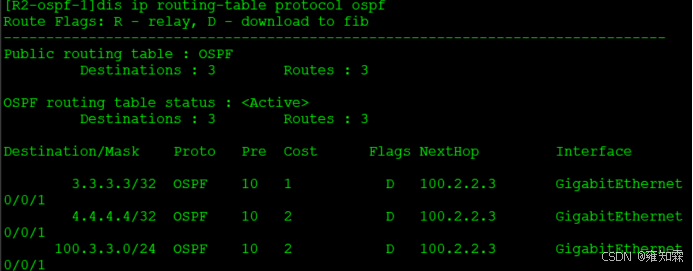

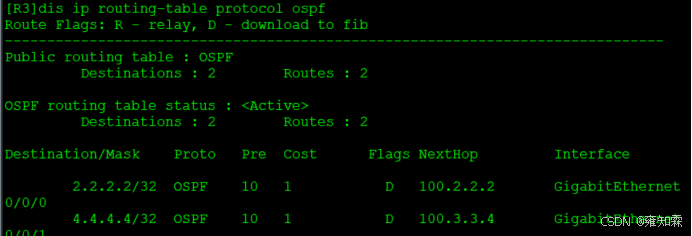

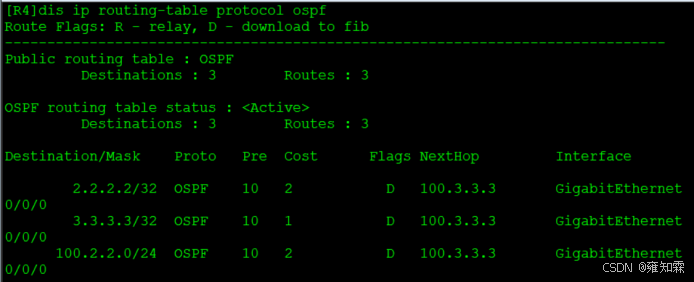

查看路由表，观察学习到的ospf路由
3、R1，R2，R4，R5运行BGP，R1和R2建立EBGP邻居，R4和R5建立EBGP邻居，R2和R4 建立IBGP邻居。要求EBGP邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居。
分析：
R4和R5建立EBGP邻居，要求EBGP邻居使用直连接口建立邻居，不用修改更新源，直接进入IPV4地址族，使能邻居即可。
IBGP邻居要求使用环回口建立，根据BGP邻居建立条件，需要修改IBGP邻居更新源为对应环回口。由于R2和R4既有EBGP邻居，又有IBGP邻居，为了使从EBGP邻居学习的路由传递至 IBGP 邻居时下一跳可达，需要修改IBGP邻居下一跳为本机
步骤1：在R1，R2，R4，R5上配置BGP，建立邻居关系
[R1]bgp 100
[R1-bgp]peer 100.1.1.2 as-number 200
[R1-bgp]ipv4-family unicast //进入IPV4地址族
[R1-bgp-af-ipv4]peer 100.1.1.2 enable //使能邻居
[R2]bgp 200
[R2-bgp]peer 100.1.1.1 as-number 100
[R2-bgp]peer 4.4.4.4 as-number 200
[R2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R2-bgp]ipv4-family unicast
[R2-bgp-af-ipv4]peer 100.1.1.1 enable
[R2-bgp-af-ipv4]peer 4.4.4.4 enable
[R2-bgp-af-ipv4]peer 4.4.4.4 next-hop-local
[R4]bgp 200
[R4-bgp]peer 100.4.4.5 as-number 300
[R4-bgp]peer 2.2.2.2 as-number 200
[R4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[R4-bgp]ipv4-family unicast
[R4-bgp-af-ipv4]peer 100.4.4.5 enable
[R4-bgp-af-ipv4]peer 2.2.2.2 enable
[R4-bgp-af-ipv4]peer 2.2.2.2 next-hop-local
[R5]bgp 300
[R5-bgp]peer 100.4.4.4 as-number 200
[R5-bgp]ipv4-family unicast
[R5-bgp-af-ipv4]peer 100.4.4.4 enable

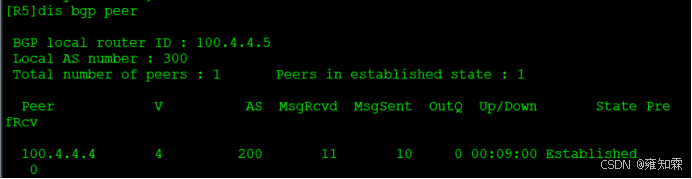

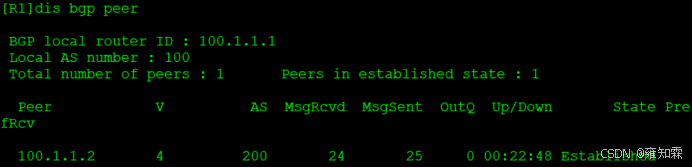

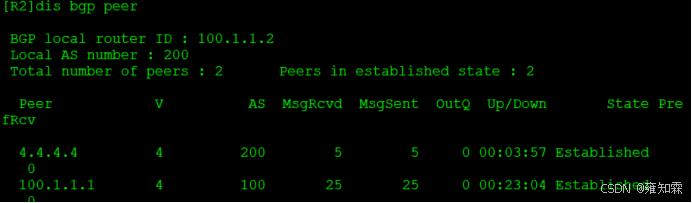

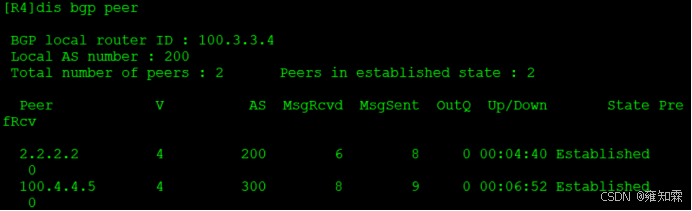

效果测试：使用命令 display bgp peer检查邻居是否正确建立。
4、R1 和 R5 把业务网段宣告进 BGP
步骤 1：在 R1 和 R5 上把业务网段宣告进 BGP 的 IPv4 地址族模式
[R1-bgp-af-ipv4]network 192.168.1.0 24
[R5-bgp-af-ipv4]network 192.168.2.0 24
注：OSPF的宣告和BGP的宣告不一样：
BGP会在本机路由表中对宣告的网段进行非常精确的匹配，差一个数字都不行，被匹配的路由会放入BGP路由表并向邻居发布。
BGP可以宣告任意来源的路由（不管直连还是非直连）。
5、在R2和R4上把BGP引入到IGP解决BGP路由黑洞问题
分析：由于 R3 没有运行BGP，无法学习到业务网段路由，然而业务网段之间通讯的数据包会经过R3转发，所以造成R3上存在 BGP 路由黑洞。
这里通过把BGP引入到OSPF，使R3可以通过OSPF学习到业务网段的路由，来解决 BGP 路由黑洞问题。
步骤 1：在 R2 和 R4 上分别把 BGP 引入到 OSPF
[R2-ospf-1]import-route bgp
[R4-ospf-1]import-route bgp
效果测试

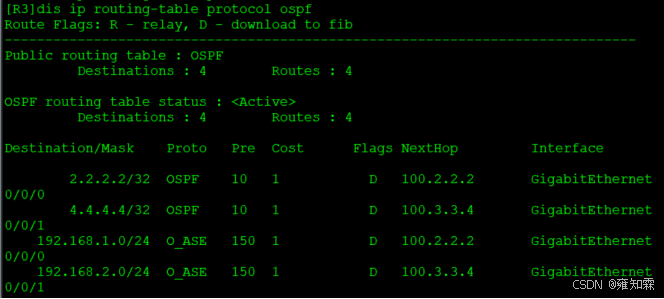

：在R3上查看IP路由表，发现已经学习到业务网段的路由，来源为OSPF外部路由。

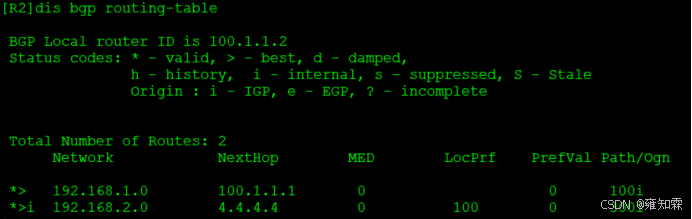

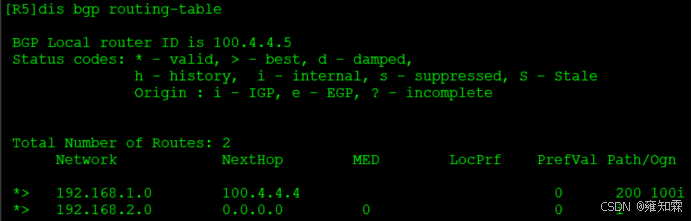

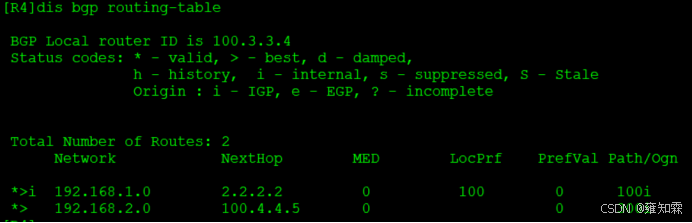

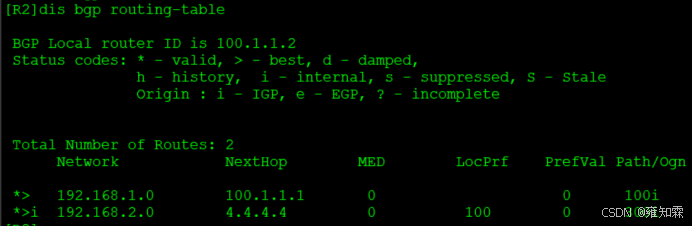

6、查看BGP路由表，以R2R5为例
7、业务网段可以互通

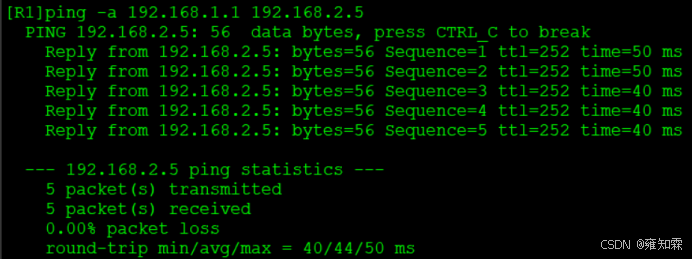

分析：由于BGP只传递了业务网段路由，所以必须使用带源PING，才能测试是否连通。

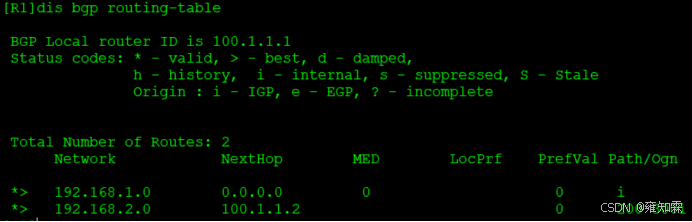

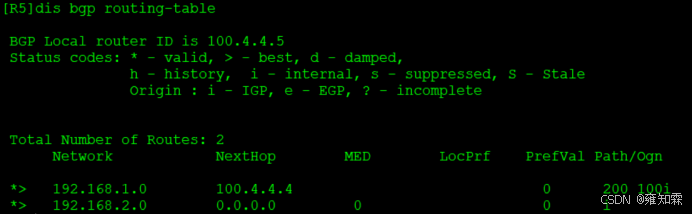

由以下路由表可看出，192.168.1.0到192.168.2.0的路径走向。
