max3232接线（max32321引脚功能）



　　max3232采max3232用专有低压差发送器输出级，利用双电荷泵在3.0V至5.5V电源供电时能够实现真正的RS-232性能，器件仅需四个0.1uF的外部小尺寸电荷泵电容。max3232确保在120kbps数据速率，同时保持RS-232输出电平。

　　max3232具有二路接收器和二路驱动器，提供1uA关断模式，有效降低功效并延迟便携式产品的电池使用寿命。关断模式下，接收器保持有效状态，对外部设备进行监测，仅消耗1uA电源电流，max3232的引脚、封装和功能分别与工业标准MAX242和MAX232兼容。即使工作在高数据速率下，max3232仍然能保持RS-232标准要求的正负5.0V最小发送器输出电压。

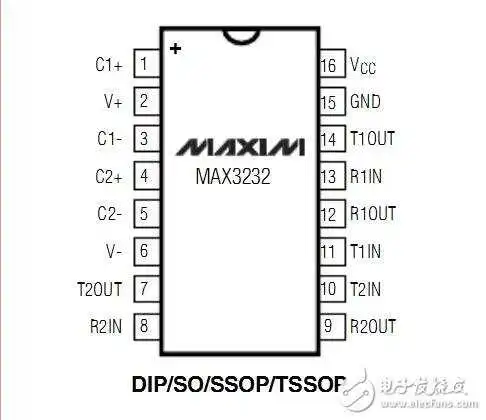

　　max3232引脚图

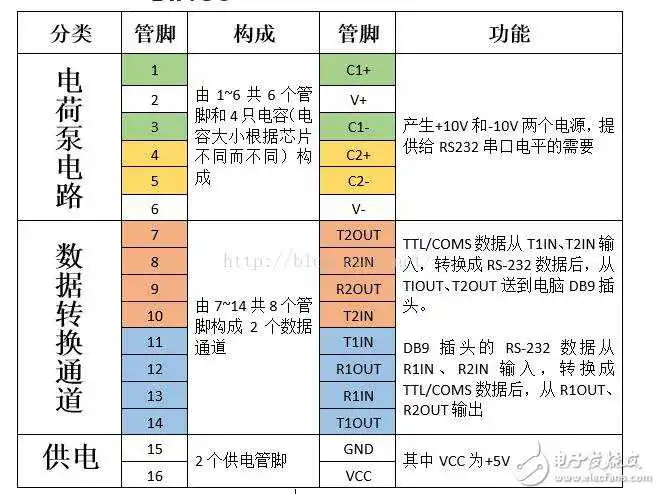

　　max3232引脚功能

　　只要输入电压在3.0V至5.5V范围以内，即可提供+5.5V（倍压电荷泵）和—5.5V（反相电荷泵）输出电压，电荷泵工作在非连续模式，一旦输出电压低于5.5V，将开启电荷泵；输出电压超过5.5V，即可关闭电荷泵，每个电荷泵需要一个飞容器和一个储能电容，产生V+和V-的电压。

　　max3232在最差工作条件下能够保证120kbps的数据速率。通常情况下，能够工作于235kbps数据速率，发送器可并联驱动多个接收器和鼠标。

　　关于232的稳定性

　　我在使用MAX3232的时候出现了很多的硬件问题，之前以为是软件问题，结果发现是硬件问题，浪费了很多时间。

　　我用了2个串口，然后使用MAX3232引出2个232电平，但是发送接收数据有问题，用TTL电平的串口则没有问题，，对同一个口进行对比后发现，原来不使用232的时候就没有事情，因此归结月232问题，但是换了232
