AT24C02是一个2K位串行CMOS E2PROM，内部含有256个8位字节，采用先进CMOS技术实质上减少了器件的功耗。AT24C02有一个8字节页写缓冲器，该器件通过IIC总线接口进行操作，有一个专门的写保护功能。IIC协议在往期文章已经有过详细的介绍了，这里只介绍AT24C02的IIC操作。IIC协议的介绍请移步至文章：
芯片特性
这里翻译比较重要的几条：
- 1-低电压工作和标准电压工作两种模式（CT107D使用标压版本）
- 2-内存有256字节
- 3-IIC通讯协议
- 4-触发器可以通讯降噪
- 5-双向通讯协议
- 6-在标准电压模式下有400KHZ通讯速率
- 7-硬件写保护
- 10-写入周期最大5ms
- 11-高可靠性

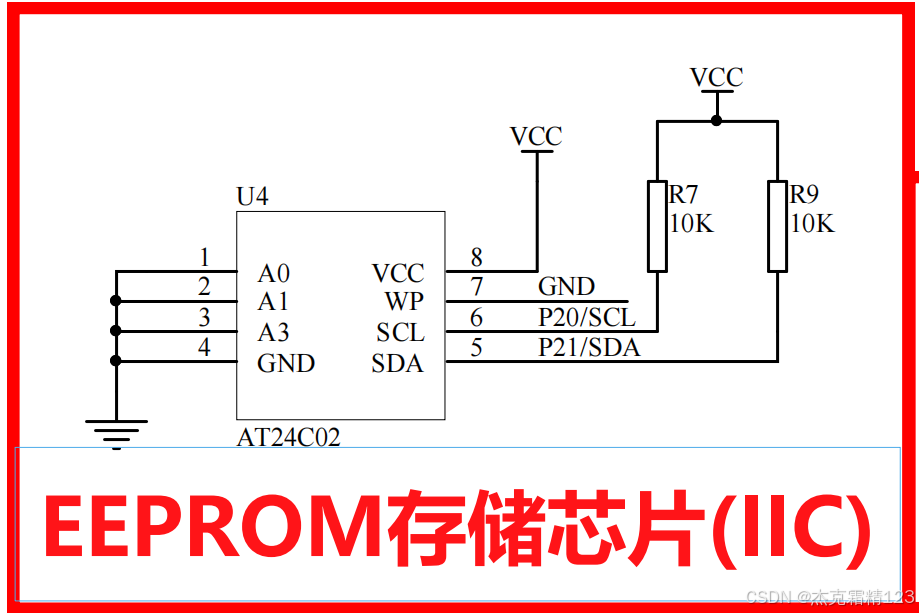

芯片电路
这个芯片的工作相对简单，从右边看，从上到下依次接入VCC高电平；写保护（WP）管脚接地；时钟线（SCL）与P20口连接；数据线（SDA）与P21口连接。再看到左边，依次是A0，A1，A3和接地。A口主要功能是确定器件地址。

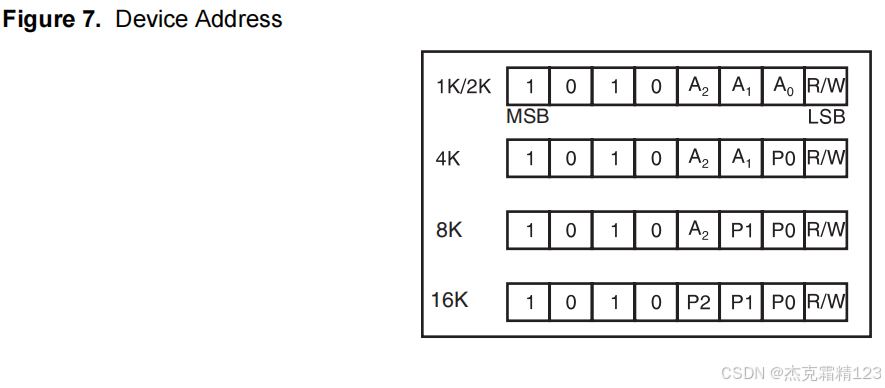

器件地址
CT107D只需要看到第一栏就行，也是就说对应的地址是：X。X是最后一位，由图可以了解到它控制读写操作。我们包括地址写成16进制就是：0xA1为读操作，0xA0是写操作。
写保护
当WP接入VCC也就是接入高电平时，写保护集会开启，此时AT24C02无法写入任何数据。根据表格可以看到AT24C02的写保护会保护所有内存无法被写入。
内存结构
内部含有32页（0-31），每页包含8位字节（0-7），合计256字节。那么我们可以通过这些位置信息直接去操作每一个字节。
读写操作
IIC协议的读写操作基本都是一致的，详情可以阅读文章头部引入的文章地址，那里详细介绍了IIC协议的工作方式，这里不做解释，直接贴上原理图和代码。

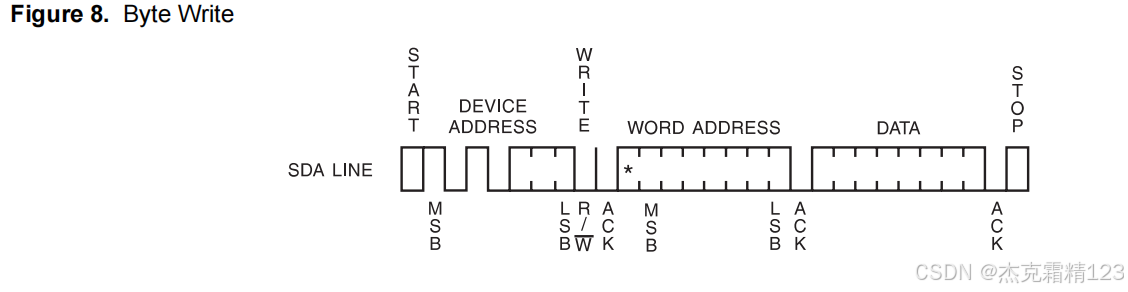

写操作

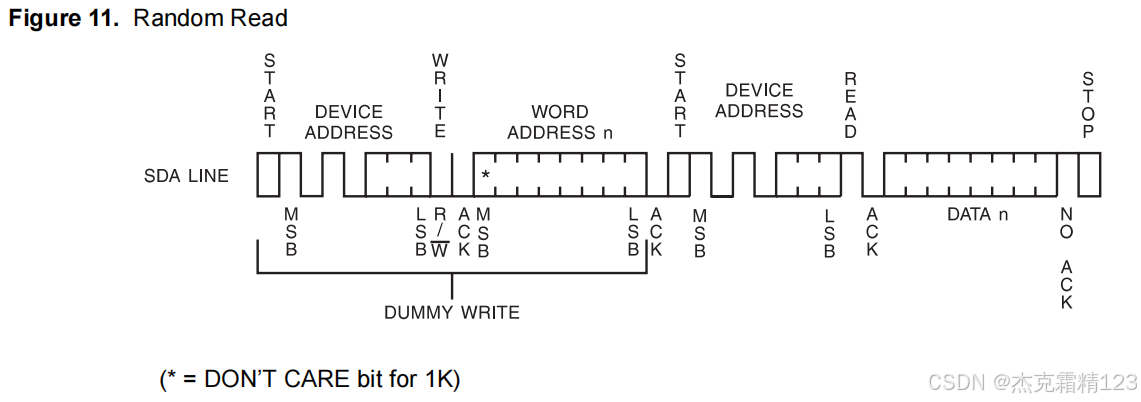

读操作
代码样例
记录开机次数，并将次数显示在数码管上。
至此本篇结束，如有纰漏，欢迎斧正。
