IAP

这里先从上述提到的系列话题关联性最强的开始说起吧，IAP （In Application Programming, 应用内编程）顾名思义，这个意思是用户代码来擦除、编程闪存区域。不同的 MCU 闪存其实地址不同，如 LPC1778 闪存起始地址为 0x0, STM32 通常为 0x0800 0000.

IAP 通常被开发者用来作为远程升级的手段，典型的应用就是两段代码区，第一段用来每次上电检测是否需要更新第二段的程序，第二段才是真正的功能代码。

方法依赖

MCU 支持 IAP；

程序设计支持 IAP；

无其它工具依赖；

ISP

ISP （In System Programming, 系统内编程），其通常是运行厂家的 bootloader 来进入 ISP 模式或支持 ISP 协议通信，当处于 ISP 模式下时，用户可以通过软件（flashMagic 或 ISP programmer等）对闪存（此时闪存只是一块普通的存储空间）进行擦除或编程，不同的芯片厂家有的也会在官方提供自己的 ISP 编程工具。

进入 ISP 模式的方法

不同 MCU 的具体方式不同，比如 NXP 会单独留出一个 ISP 口，提示说明当这个引脚接地时，可通过串口进行 ISP 通信；ST 系列通过 BOOT0 BOOT1 来选择从那里启动程序，并说明可用的串口管脚。

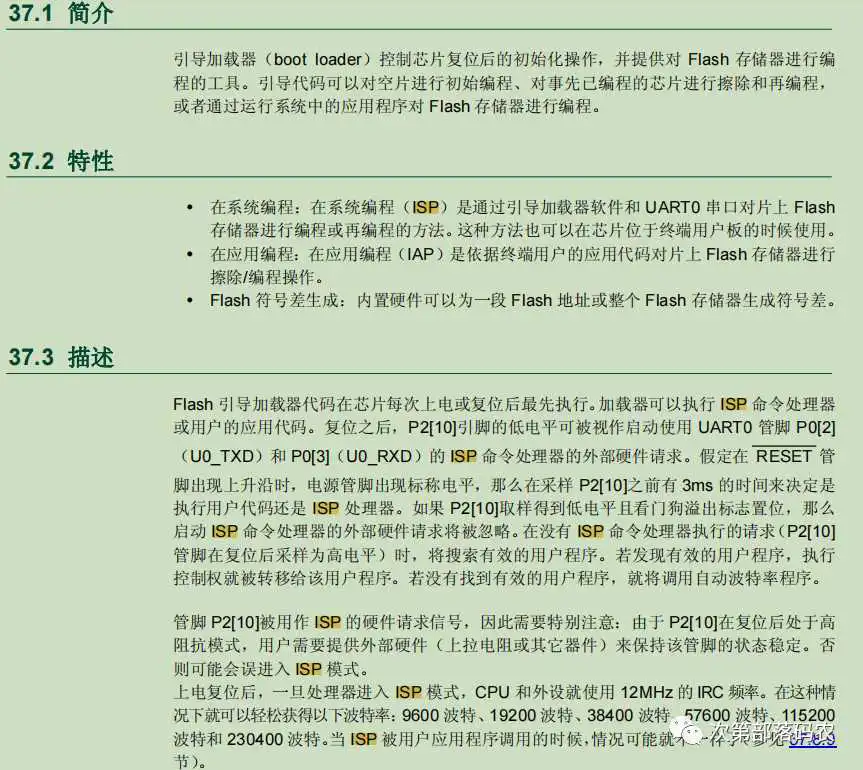

图1 LPC17x ISP 功能说明

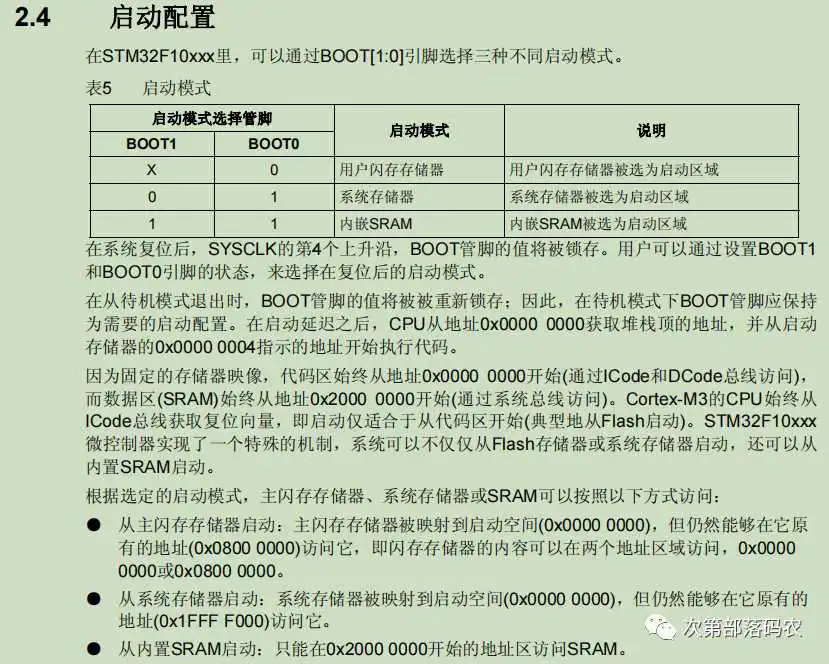

图2 STM32 程序启动方式选择

• 上位机的烧录工具或串口助手；
• 用来烧录的通信接口，通常但不仅限于 UART；

ISP，IAP 方式最本质的区别是一个是从厂家的 Bootloader 进行闪存编程，一个是通过我们这类的工程师开发的 Bootloader 进行闪存编程。

2、ISP是使用引导程序通过USB/UART等接口进行烧录的，首先就是需要有BoodLoad程序。最常见的烧录方式就是学习8051单片机时使用的STC-ISP烧录工具了。

ISP 并没有十分通用的协议，更重要的是想说明这种方式，甚至每个 MCU 的实现方法、支持操作也不完全相同，具有一定的私有性; 且需要借助一定的上位机及通信硬件接口来实现闪存编程。

3、IAP就是通过软件实现在线电擦除和编程的方法，没有使用任何工具，仅仅是通过软件的方法来更新Flash中的数据。

讲述一个案例，那就是通过4G模块来远程更新程序。将Flash分成两块区域，第一块为Boodload程序，第二块区域存放的是应用程序APP。4G模块和目标板通讯，通讯中包含是否更新的位，如果主板接收到需要更新的位，就往Flash中写入一个标志位，比如'P'，之后程序跳到第一段程序Boodload程序中执行，首先判断Flash中的是否有更新程序的标志位'P'，如果有则通过规定的协议进行更新应用程序中的程序，更新完毕后清除Flash中的更新标志位，跳转到应用程序中去执行。如果没有更新程序标志位‘P’，跳到应用程序执行。

IAP 则不需要借助外部工具，闪存编程通过 APP 区1 则能够进行（编程 APP 区2）

ICP （In Chip Programming, 芯片内编程），这种方式主要体现在开发人员 IDE 下载或 J-Flash 进行闪存区域的固件烧写为例，通常需要 SWJ 支持。

1、ICP使用SWD接口进行烧录程序。常用的烧录工具为J-Link、ST-Link、Nu-Link。与之配套的烧录软件为J-Flash、NuMicro_ICP_Programming_Tool、st-link utility。

• 上位机；
• 仿真器；
• ICP：使用SWD接口进行烧录，如J-Link烧录器和J-Flash软件配合使用。
• ISP：使用引导程序（Bootload）加上外围UART/USB等接口进行烧录。
• IAP：软件自身实现在线电擦除和编程的方法，不使用任何工具。程序通常分成两块，分别为引导程序和应用程序。
