本章主要围绕BLE的HOGH进行说明，网上很多文档讲到HID都要说到USB的HID，让初学者一开始既要看理解蓝牙GATT Service的概念，又要去理解USB的端点概念。实话来说本人刚去学习时也经常需要尝试去理解这两者的关系，很是头大。
针对这一情况，本文主要围绕于蓝牙HOGH来对HID进行说明，让大家对这个东西有个整体认识，具体像report id等USB细节东西给出如何查找USB SPEC的方法。
HID主要完成的工作就是完成：鼠标/键盘等HID和PC/手机等主机的数据通信，数据通信的方向有单向也有双向的。
HID设备通讯协议有两种，分别是HID Boot Protocol和HID Report Protocol。其中HID Boot Protocol是一种通用协议，可用于交换所有HID设备的数据，但是它不支持多个并发数据输入输出；而HID Report Protocol是一种自定义协议，不同的HID设备可以使用不同格式的报告描述符和报告协议来进行数据传输，并支持多个并发数据输入输出。
数据包格式需求-Report Map

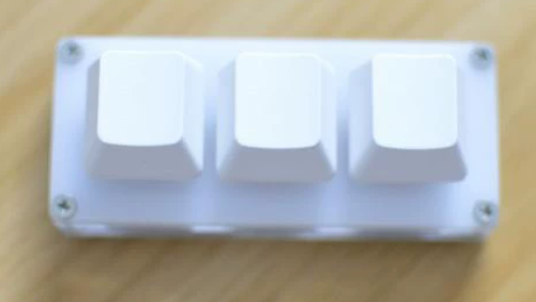

要实现HID数据的传输，必须两者协商好一个数据包格式。而HID设备的种类多种多样，所要上报的数据格式/长度各不相同，如只有3个按键的键盘，或者全功能键盘，其所需发送的数据格式是不同的。
HID设备要满足各种稀奇古怪的需求。在HID中是通过report map来定义数据包格式。
一个鼠标的Report Map长成下面这样。
下面这种Report Map如何看呢，HID Usage Tables 1.4 | USB-IF，其实就是对照这个文档来看。一般我们用工具生成的Report Map都有注释，实话说我到现在还没特别去看里面的数据定义，这个表也是网上随便下载的。
要看懂这个Report Map，不在本文的范围内，可以去看HID 报告描述 2_hid用图表_饭小粒的博客-CSDN博客这个文章，讲得不错。
这里直接给结果，就是上报5个字节的数据，有鼠标的按键（其实用了5bit，Button1-5），还有数据XYZ坐标移动数据和Wheel滚轮数据。在特定的Characteristic上报，主机就会按照这个格式解析数据。
复合设备需求-Report ID

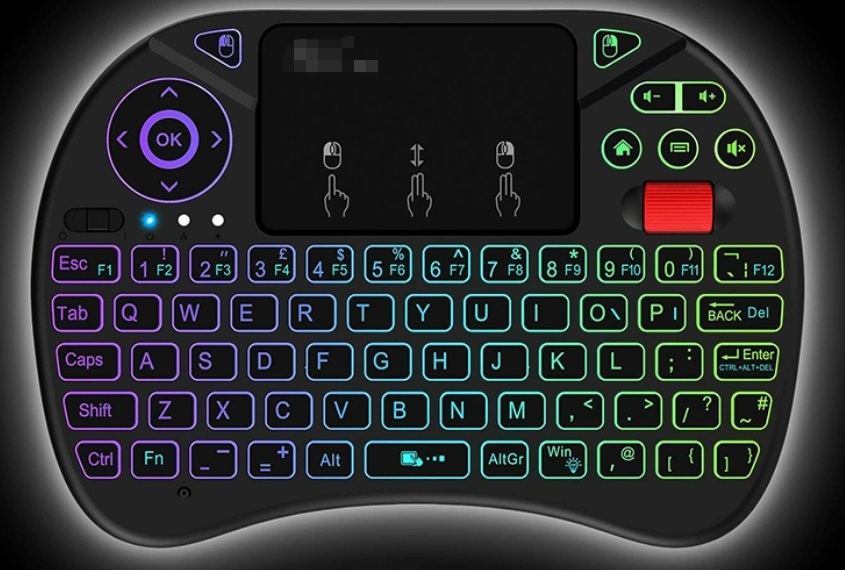

HID设备多种多样，现在的产品已经不像是上述的简单HID设备了，而是类似下图这种复合功能设备。既有基本的鼠标/键盘功能，还有触摸板等功能。也就是表现成多种不同功能的设备。
那按照大家的理解，那不同功能设备发不同数据包不就好了，直接定义多个Report Map不就好了？但是需要注意的是，一个Report Map对应蓝牙的一个Characteristic节点，但是在USB却是对应一个Interface。
蓝牙的Service下的Characteristic的数量其实还好，基本都是软件做的，但是USB设备的Interface/Endpoint基本都是硬件做的，也就是说数量是有限的，如果设备只有1个Endpoint的话，要实现4个功能咋办。
HID在Report Map中引入了Report ID的概念，也就是1个Report Map中可以有多个Report ID，这样只要在每笔包之前加入Report ID，就可以在一个Characteristic/Endpoint中实现多种功能需求。
同样拿上面数据的例子来说，数据格式不变的情况下，只是加了一个Report ID (4)，数据包格式如下，只是最开始多了一个字节的Report ID，值为4，其他不变。
同一个Report Map多个Report ID的数据包格式各不相同，长度也各不相同。
数据包如何传输-Report(0x2A4D)
BLE是通过HID Service来实现数据收发的，蓝牙SPEC包含这两个：Human Interface Device Service | Bluetooth® Technology Website和HID over GATT Profile | Bluetooth® Technology Website，一个是对Service的描述，另外一个是Profile的描述。
数据是通过HID Service中的Report Characteristic来收发的。和USB不同，蓝牙的Characteristic资源充足，所以每个Report ID独有一个。但是同样的，蓝牙没有Interface的概念，只维护了一张Report Map。（如果有多个HID Service会怎么样？）

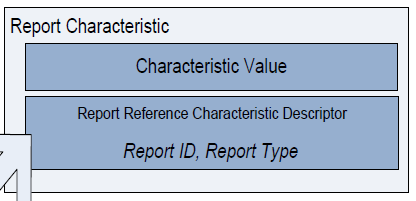

主要就是一个Report Reference Descriptor(0x2908)节点会声明其Report ID是多少，然后Value节点根据双向传输还是单向传输，定义其属性。
需要注意的是，Report Type定义的方向性一般只定义Input或Output，并不能同时使用。当一个Report ID既支持Input又支持Output时，需要声明2个Report Characteristic，其Report ID相同，而Report Type一个是Input，一个是Output。
Report Map如何传输-Report Map(0x2A4B)

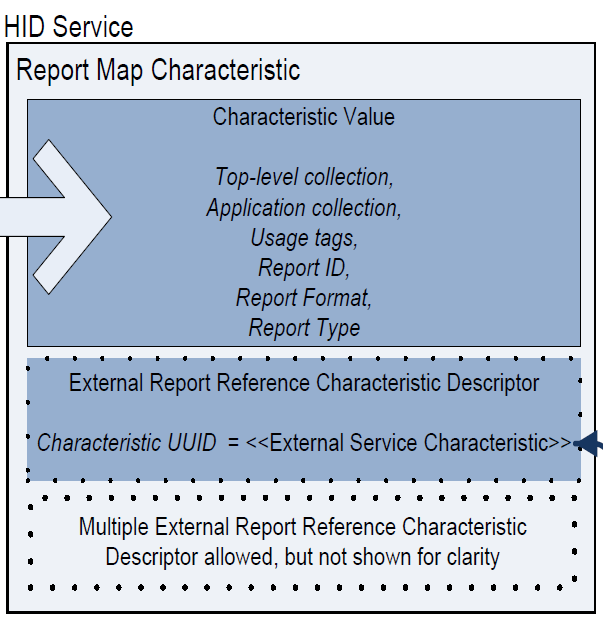

Report Map在蓝牙传输是通过Report Map(0x2A4B) Characteristic来传输的，直接通过其Value节点传输即可。
在看HID的时候，不可避免就会看到Boot协议的说明，这套机制独立于Report Map机制。这个东西个人感觉就是满足简易Host驱动需要的场景。
什么意思呢，其实看完Report Map后，你会发现这个东西非常灵活啊，对于软件而言，越是灵活的东西其实越难实现。想象一下，你来做PC端的驱动，要识别各种各样的设备，并响应不同设备的传输协议，那这个驱动会写得非常复杂，所需的Code Size和RAM资源会很庞大，而且也容易有bug。
HID引入了Boot模式，在这我称之为简易模式，这个模式只支持满足主机基本操作需要的鼠标和键盘功能设备。其不允许你使用复杂的Report Map来声明你的数据包格式，而且事先约定好一个固定的包格式，设备必须按照这个格式来上报数据。
数据包格式
Boot模式一共提供了3种数据包格式，两个Input，一个Output。详细解析可以看码农的自我修养 - USB键盘和鼠标的数据包格式_键盘协议_夜流冰的博客-CSDN博客和HID设备详解_笔记大全_设计学院 (python100.com)。
鼠标Input格式如下，一共3个字节，多的字节不管。
具体的格式如Report Map所示（这里后面多的字节不管）：
键盘Input格式如下，一共8个字节，多的字节不管。
键盘Output格式如下，一共1个字节，主要是灯效信息。
具体的格式如Report Map所示：

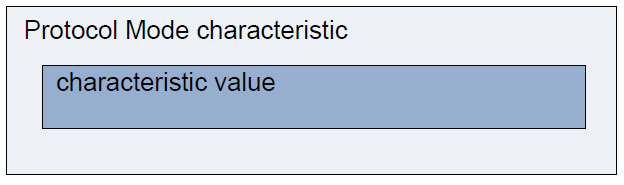

模式选择-Protocol Mode(0x2A4E)
通常来讲，设备可能同时支持Report Protocol和Boot Protocol，Report Protocol可能支持更多灵活的功能应用，也可以通过减少包长度来减少功耗。
那么到底什么使用Boot协议呢？当主机设置了Protocol Mode为Boot模式时，只允许发送Boot协议的数据。所有Report协议数据主机都不响应。
数据传输

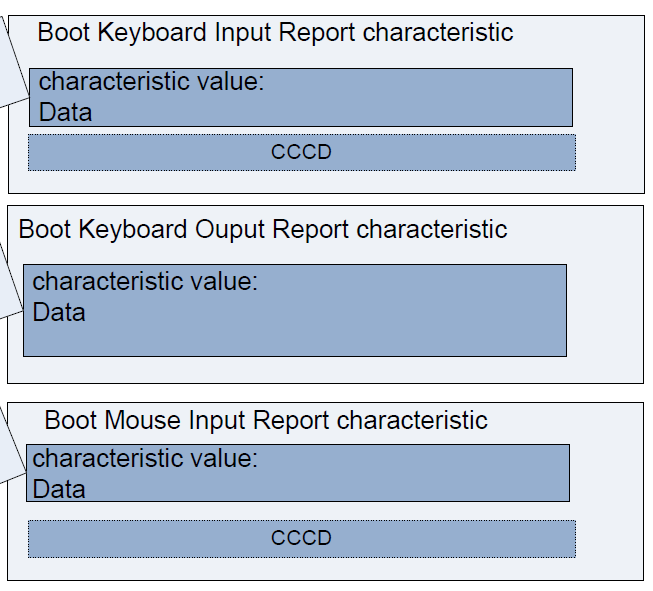

针对上述三种数据包格式，分别在三个Characteristic上发送/接收。分别是：Boot Keyboard Input Report(0x2A22)、Boot Keyboard Output Report(0x2A32)和Boot Mouse Input Report(0x2A33)。
