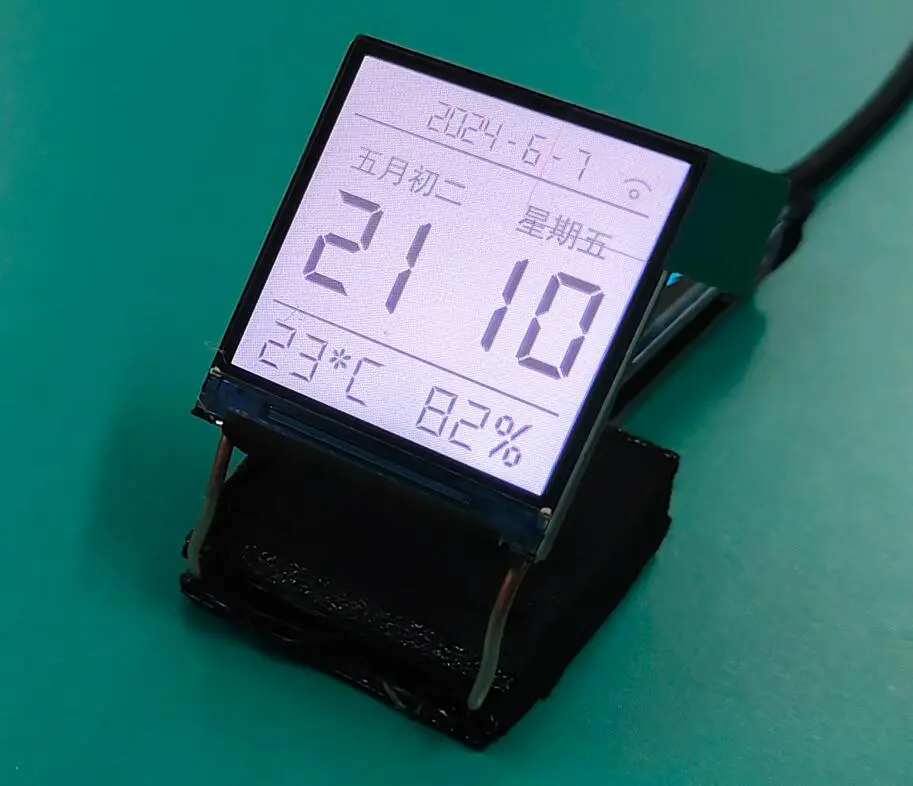

💠项目为天气时钟的极限简化版本

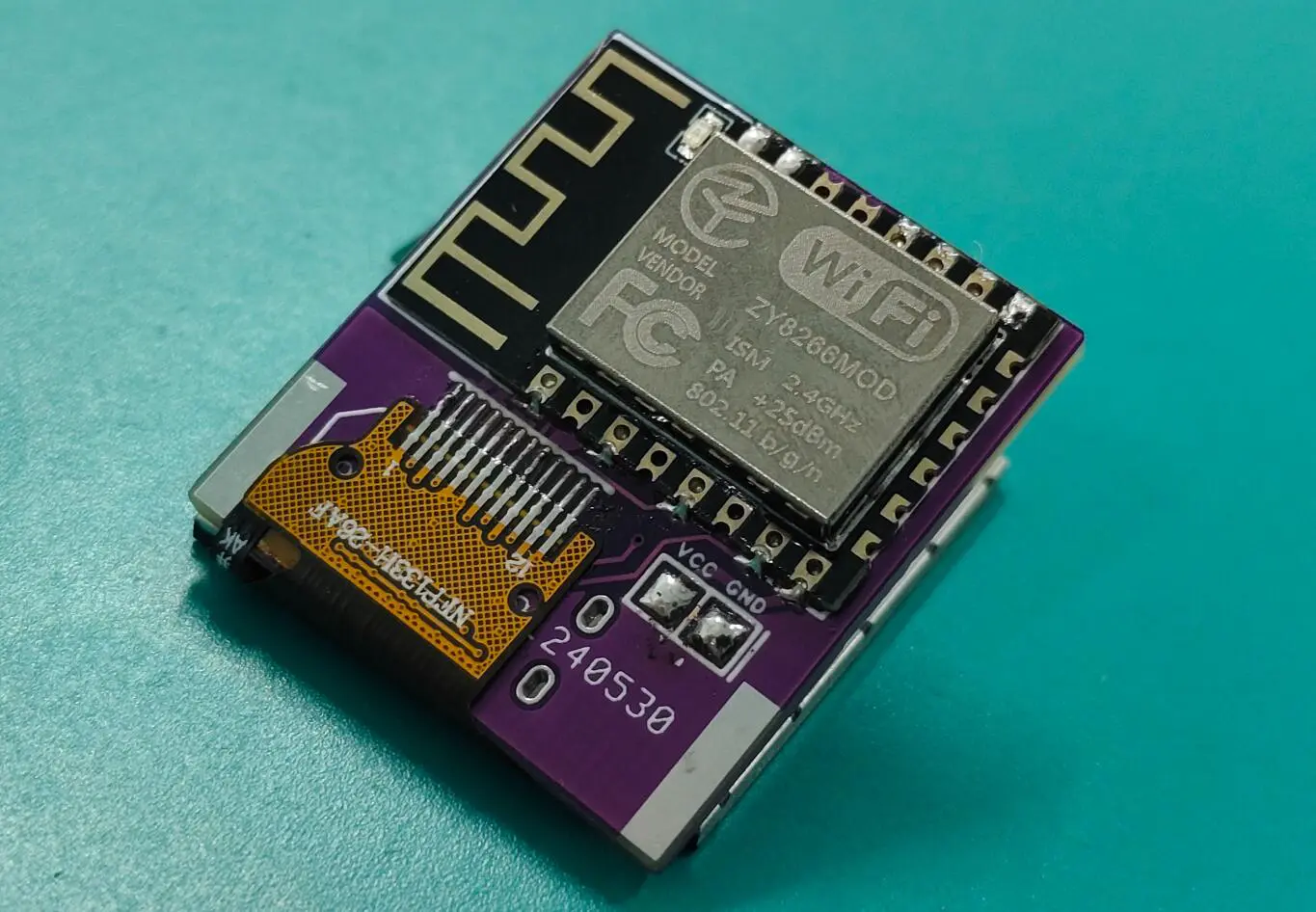

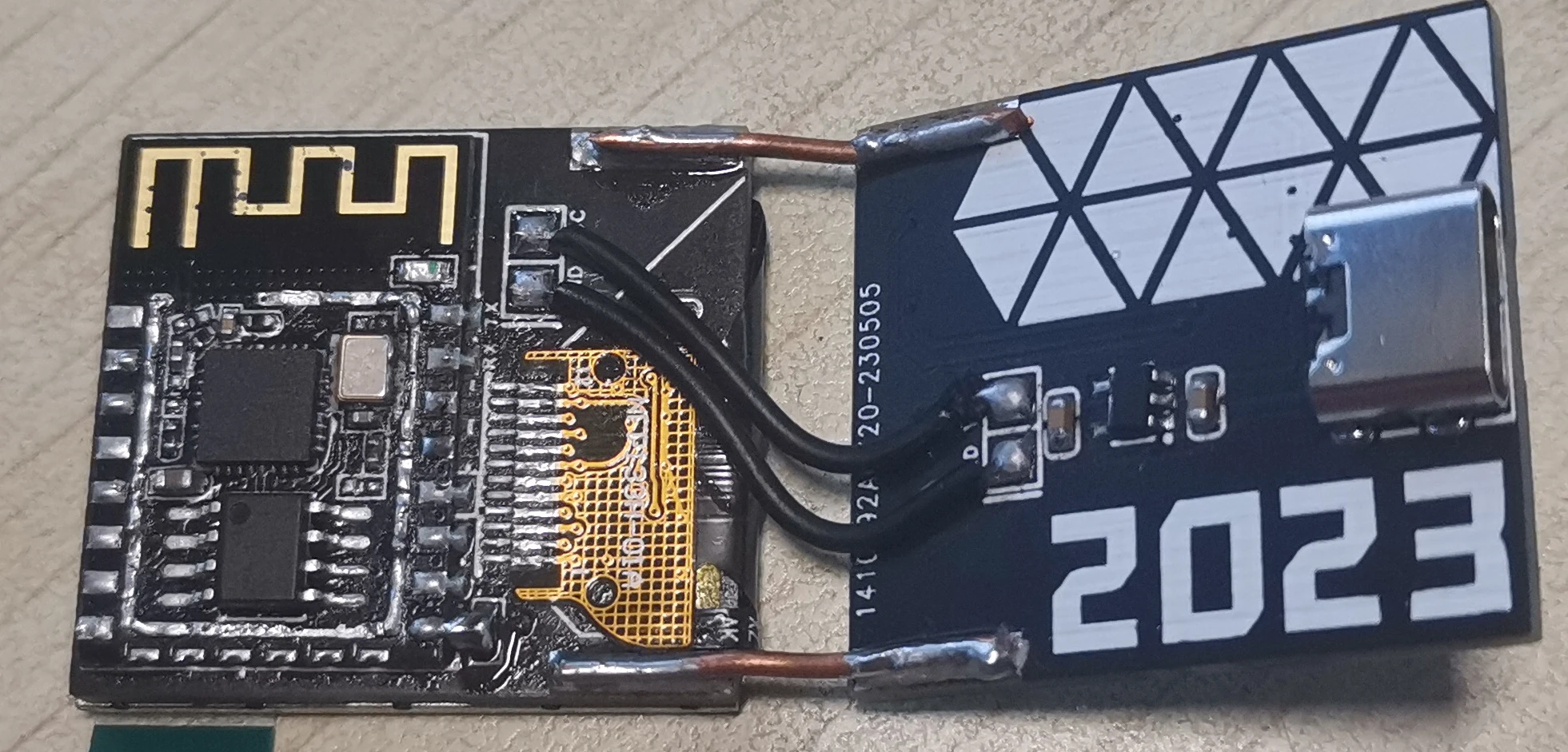

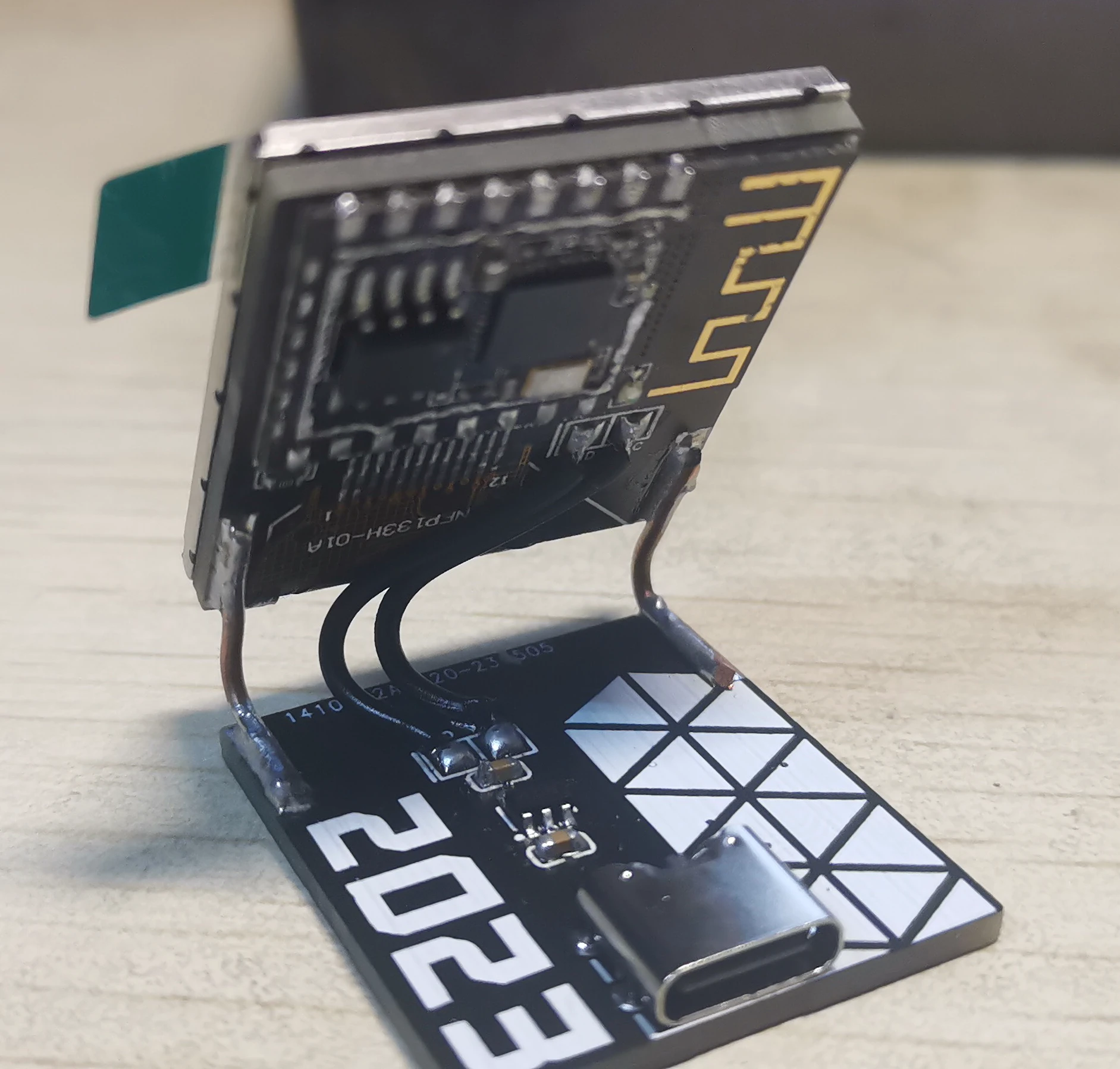

PCB及是主板又是底座,粗铜线连接后弯折即成
🛠️简化内容:
由于12F模块内部集成有一些阻容,最小系统可省去阻容
没有集成串口转换,故烧录需要TTL烧录器烧录

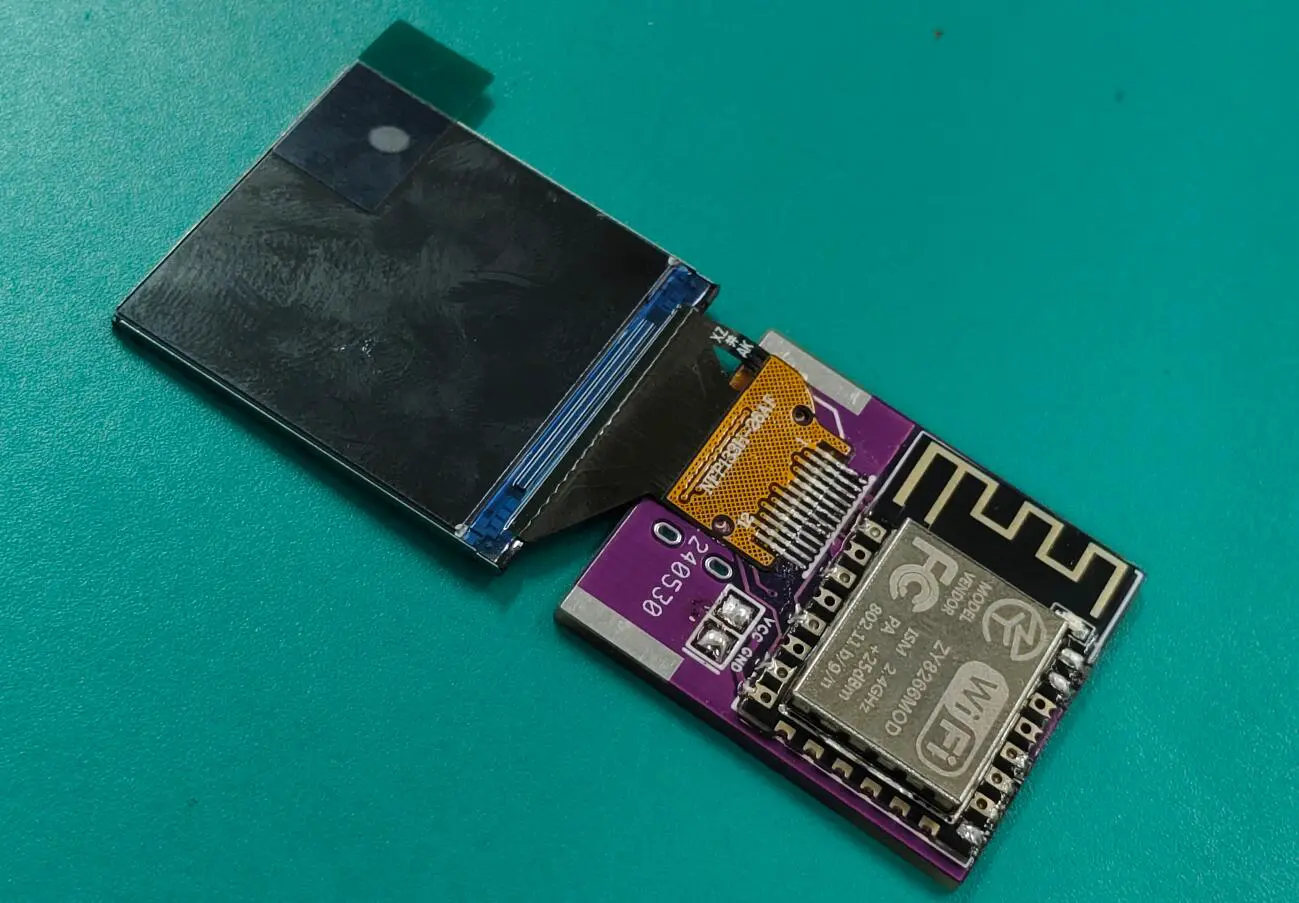

复用PCB 非拼版,一面为底座,翻到另一面为主板,一次打样即可做出全部
使用1117降压,大封装有利散热
🪧烧录方法:
IO0飞线到GND
飞线引出RX TX连接TTL的TX RX
GND连接TTL的GND
电脑使用flash_download_tool按下下载
连接VCC到TTL的3.3V

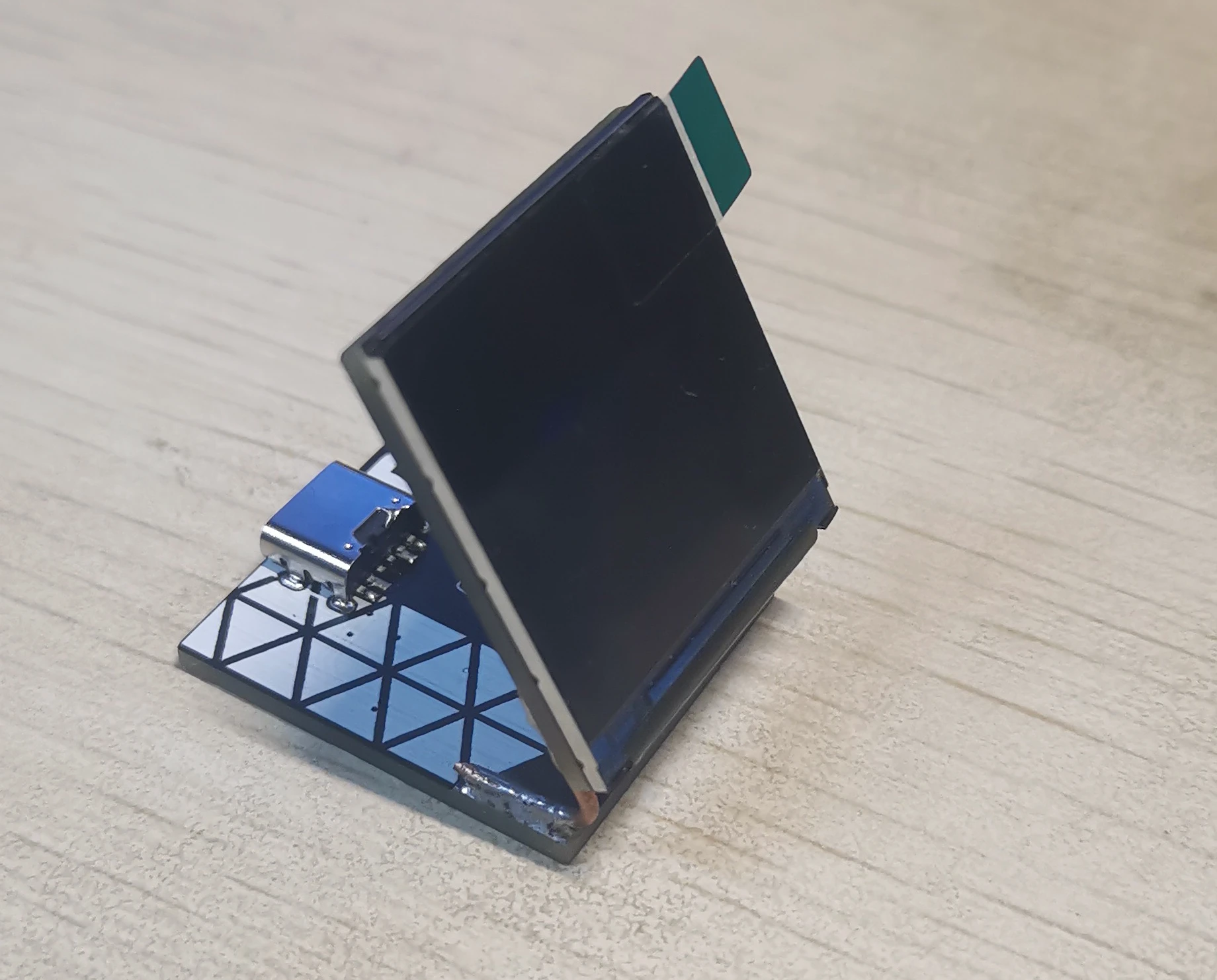

⚠️焊接时先焊接支架,防止之后焊接时损坏屏幕软排线
🧬固件来源于
ESP8266天气时钟SD2SD3小电视完美支持相册 - 嘉立创EDA开源硬件平台 (oshwhub.com)
此大佬的固件功能强大,非常厉害,可以使用微信小程序互动,有相册,自定义字体等功能
